メインカテゴリ
デバイス、ソフトウェア
サブカテゴリ センサー/温度

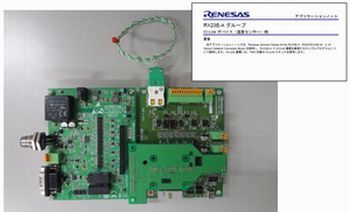

製品名 RX23E-A IO-Link 温度計測スレーブソリューション
問い合わせ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　写真


ルネサスエレクトロニクス株式会社

〒135-0061
東京都江東区豊洲3丁目2番24号

問い合わせ先:
https://form.renesas.com/public/application/add/2207
特長

 ・高精度AFE内蔵32bitマイコンRX23E-Aを使って温度計測、信号処理、IO-Link通信までを実現
・PCツールにより、パラメータ設定、機器情報確認、計測データ取得などをモニタ、パラメータ設定が可能
・温度計測値に応じてLEDの点灯/消灯を制御
・アプリケーションノート、リファレンスソフトウェア提供
・TMG社製IO-Linkスタックライブラリ(評価用)を使用

製品仕様

 RX23E-A
・24ビットΔΣA/Dコンバータ：最大23ビットの有効分解能、データレート7.6 sps〜15.6 ksps
・PGA：最大128倍まで設定可能なレールツーレール入力PGA。オフセットドリフト10 nV/℃、ゲインドリフト1 ppm/℃
・基準電圧源：温度安定性にすぐれた4 ppm/℃の低温度ドリフト特性
・励起電流源：マッチングの取れたプログラマブル電流源
・CPU：32ビットRXv2コアを搭載、動作周波数32 MHz、DSP命令とFPUによりデジタル信号処理を実装可能
・通信インタフェース：SPI 1チャネル、UART 4チャネル、I2C 1チャネル、CAN 1チャネル

ダウンロード

 産業オートメーションカタログ:
https://www.renesas.com/jp/ja/document/bro/industrial-automation-brochure

ソリューション紹介資料：
RX23E-A IO-Link 温度計測スレーブソリューション.pdf
Link

 会社HP:
https://www.renesas.com

RX23E-A製品ページ：
https://www.renesas.com/jp/ja/products/microcontrollers-microprocessors/rx-32-bit-performance-efficiency-mcus/rx23e-analog-front-end-mounted-32-bit-microcontroller-ideal-high-precision-sensing-test-and-measurement

RX23E-A Solution-Starter-Kit：
https://www.renesas.com/jp/ja/products/microcontrollers-microprocessors/rx-32-bit-performance-efficiency-mcus/rx23e-solution-starter-kit-renesas-solution-starter-kit-rx23e

作成：2021年2月18日
